試驗方案：太陽能金屬薄片拉伸試驗方案
計算標準：GB-T 228.1-2010
試驗設(shè)備：三思金屬拉力試驗機CMT2203
試驗日期：2012-04-06 11:43:39
材料名稱：太陽能金屬薄板
試樣形狀：板材
試驗速度：10 mm/min
濕度：88 %
溫度：21 ℃
原始標距：62 mm
夾具：楔形拉伸（銼刀塊）

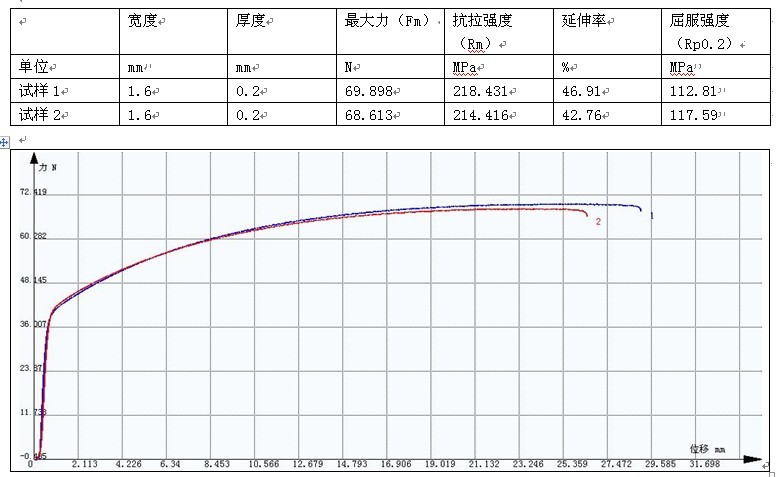

備  注：本報告為試樣編號1試驗報告；由于該試樣材質(zhì)偏軟，無法使用引伸計，延伸率采用位移計算，也無法求出應(yīng)力-應(yīng)變曲線；該材料試驗無明顯屈服，屈服強度所求為Rp（0.2）。  寬度 厚度 最大力（Fm） 抗拉強度（Rm） 延伸率 屈服強度（Rp0.2）
單位 mm mm N MPa % MPa
試樣1 1.6 0.2 69.898 218.431 46.91 112.81
試樣2 1.6 0.2 68.613 214.416 42.76 117.59
